> 열처리자료실 > 조직사진

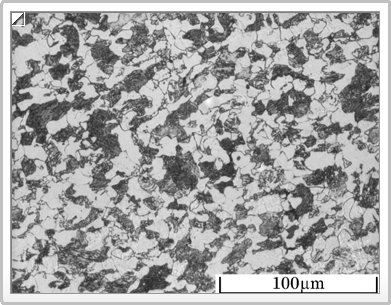

[Annealing 조직]

S40C

820℃ 로냉

배율 400배

Ferrite(백)+pearlite(흑)

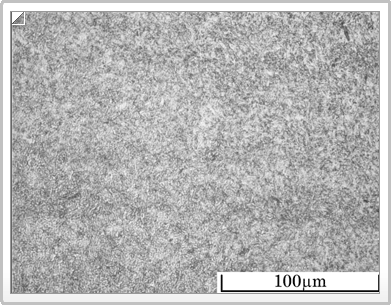

[Quenching Tempering 조직]

SCM435

860℃유냉, 590℃ Tempering

배율 400배

Sorbite

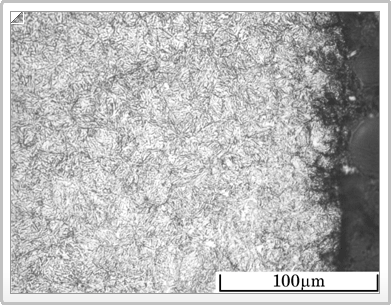

[침탄 열처리 조직]

SCM415

920℃ 침탄,830℃ Quenching 180℃ Tempering

배율 400배

Tempered martensite 표면 에는 입계산화물 존재

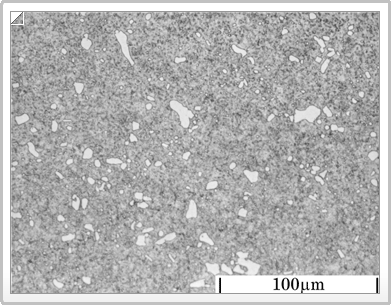

[진공 열처리 조직]

1020℃ 질소 가압 냉각 180℃ Tempering(2회)

SKD11

배율 400배

저온 Tempered martensite + 잔류 Austenite+미고용탄화물

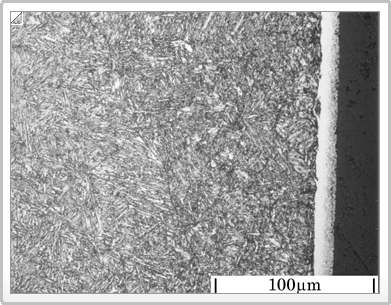

[고주파 열처리 조직]

870℃ 가열 분사 냉각 180℃ Tempering

SCM435

배율 400배

Tempered martensite

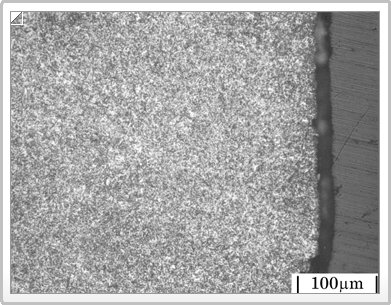

[Gas 연질화 조직]

Q.T 후 580℃ Gas 연질화

SCM440

배율 400배

기지조직은 Sorbite, 표면의 백층은 화합물층, 백층 아래는 확산층
