> 열처리자료실 > 철의 소려시취성
소려는 소입한 강을 변태점 이하의 온도로 가열하는 열처리로 불안정한 소입상태의 금속조직을 안정화시켜 이에 따른 양호한 강인성을 부여하는 것으로 취성구역을 고려해야 한다.
구분/종류 소려온도범위 대 상 원 인 대 책
저온
소려취성
200 ~ 400℃ 강일반 탄화물의 석출 그 온도범위의 소려를 피함.
고온
소려취성
450 ~ 600℃ 구조용합금강 및
Ni- Cr강
탄화물, 질화물
등의 석출
Mo,W,V의 첨가 혹은 소려후급냉
[소려에 의한 조직변화]
온 도 조직 변화 내용 비 고
70~200℃ Martensite→저탄소Martensite+ε탄화물 잔류 수 축
200~300℃ 구조용 합금강 및 Ni- Cr강탄화물, 질화물 등의 석출 팽 창
300~400℃ Martensite→Troostite, ε탄화물→Cementite 수 축
400~650℃ Troostite→Sorbite 약간수축



[소려온도에 대한 내충격성 변화]

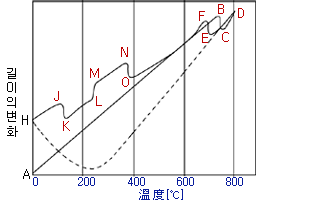

[공석탄소강의 뜨임에서 길이의 변화]
[탄소강의 조직성분에 대한 비용적]
   [탄소강의 담금질, 뜨임에 의한 체적변화]
조 직 성 분 비용적(20℃)[㎝³/g]
페라이트 0.1271
시멘타이트 0.130±0.001
ε-탄화물 0.140±0.002
마르텐사이트 0.1271±0.00265(%C)
오스테나이트 0.1212+0.0033(%C)
페라이트+시멘타이트 0.1271+0.0005(%C)
베이나이트 0.1271+0.0015(%C)
0.25%C 마르텐사이트 0.12776+0.0015(%C-0.25)
조 직 변 화 체적변화[%]
(1) (페라이트시멘타이트)
    →마르텐사이트
1.69(%C)
(2) (페라이트+시멘타이트)
    →오스테나이트
-4.64+2.21(%C)
3) 마르텐사이트→0.25%C
   마르텐사이트+ε- 탄화물
0.22-0.88 (%C)
(4) 오스테나이트
    →마르텐사이트
4.75-0.53 (%C)
(5)오스테나이트→베이나이트 4.75-1.47 (%C)
