[S곡선(T.T.T.곡선):등온 변태 곡선]
[공석 탄소강의 연속 냉각변태곡선:C.C.T.곡선]
변태점 이상의 Austenite化 온도에서 A. 변태점 이상의 상당한 온도에 소입하여 그 온도에서 등온유지 직접변태시켜 변태 종료후 냉각하는 열처리를 등온열처리라하며 등온변태곡선에 도시되어 있다.
Austenite를 여러속도로 연속적으로 냉각시의 변태의 양상을 온도와 시간의 관계로 도시한것을 연속냉각곡선(CCT곡선)이라하며 느린경우는 공석탄소강의 경우 V₃보다 냉각이 전부 Pearlite변태이며 V₃와 V₄의 중간의 냉각의 경우는 미세Pearlite와 Martensite의 혼합조직이 되고 냉각곡선V₄의 냉각속도(임계냉각속도)Martensite보다 빠른 냉각속도에서만의 완전담금질 조직을 얻는다.

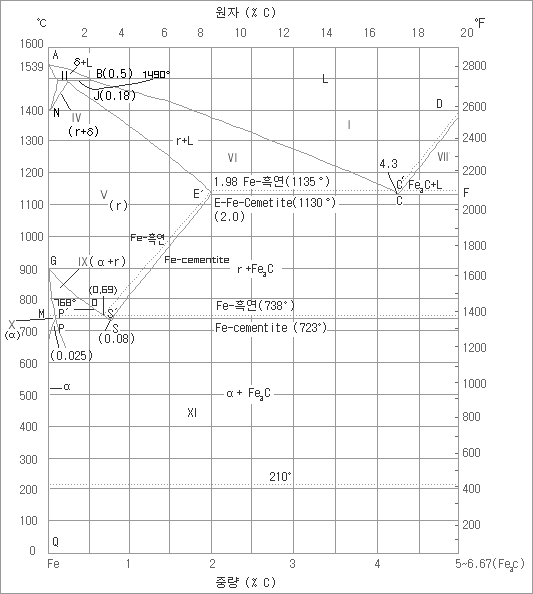

[Fe-C계 평형상태도]
순철에는 α, r ,δ의 3동소 체가 있으며 이것은 역시 C를 용해 하며 α, r ,δ의 고용체를 만든다. α고용체는 723℃에서0.025%C를 r 고용체는 1130℃에서2.0% δ고용체는 1490℃에서 0.1%의 C를 용해한다.
| A |
순철의 응고점(1539℃) |
G |
순철의A₃변태점(910℃ ) |
| AB |
δ고용체에 대한 액상선 |
GOS |
α고용체의 초석선 |
| AH |
δ고용체에 대한 고상선 |
GP |
C0.025%이하의 순철에서 α고용체로부터 석출하는 온도. |
| BC |
r고용체에 대한 고상선
|
M |
순철의 A₂변태점 |
| HJB |
포정선(1490℃) |
MO |
강의A₂변태선(768℃) |
| N |
순철의 A₄변태점(1400℃) |
S |
공석점(723℃ 약0.8%C)pearlite공석점(+[Fe₃C]) |
| P |
α고용체의 탄소포화점(0.02%C) |
E |
r고용체의 C의 포화량(2.0%) |
| C |
Fe-C계의 공정점탄소량
(1130℃,4 .3%C)
|
PSK |
A₁변태선(공석선) |
| ECF |
공정선(C가%~6.67%) |
PQ |
α고용체의 탄소용해도 곡선 |
| ES-Fe3C |
Fe3C의
초석선(Acm선) r고용체에서 Fe3가
석출하는 온도
|
Fe3C |
6.67%C을 함유하는 백색침상의 금속간화합물 |
|
|
