[강의 침탄 경화층 깊이 측정 방법 KS D 0215 ]
Methods of Measuring case Depth for steel

이 규격은 강의 침탄 퀜칭 또는 침탄침질(侵炭侵窒)퀜칭에 의한 경화층 깊이 (이하, 경화층 깊이라 한다.)를 측정하는 방법에 대하여 규정한다.

이 규격에서 사용하는 주요한 용어의 뜻은 다음에 따른다.

(1) 유효 경화층 깊이	퀜칭한 그대로 또는 200℃를 초과하지 않는 온도에서 텀퍼링 한 경화층의 표면으로부터 비커스 경도 550의 위치까지의 거리
(2) 전 경화층 깊이	경화층의 표면으로부터 경화층과 소지(素地)의 물리적 또는 화학적 성질의 차이를 더 이상 구별할 수 없는 위치까지의 거리 <비 고> 여기에서 물리적 성질은 경도로, 화학적 성질은 마크로 조직으로 판정한다.
(3) 경도 추이 곡선	경화층의 표면으로부터 수직 거리와 경도와의 관계를 표시하는 곡선

경도 시험에 의한 측정 방법
시험품의 절단면에 대하여 경도 시험을 하여 경화층 깊이를 측정하는 방법이다

마크로 조직 시험에 의한 측정 방법
시험품의 절단면을 부식하여 저배율의 확대경으로 관찰하고, 경화층 깊이를 측정하는 방법이다.
비고
경화층 깊이의 측정은 보통 경도 시험에 의한 측정 방법을 사용하고, 간편법으로는 마크로 조직 시험에 의한 측정 방법을 사용한다.

시험품은 원칙으로 제품 그대로를 사용한다. 다만, 불가피한 경우에는 제품과 동일 조건으로 처리된 동일 강종의 강재를 사용할 수있다.

● 시험품을 경화면에 수직으로 절단하고 절단면을 연마 가공하여 피검면으로 한다.
절단 또는 연마할 때, 피검면의 경도에 영향을 미치지 않도록 하여야 하며, 또한 끝부분이 둥글게 되지 않도록 충분히 주의를 하여야 한다.
● 피검면에 대하여는 비커스 경도 시험을 하며, 경도 추이 곡선을 만들어, 그 곡선으로부터 유효경화층 깊이 또는 전 경화층 깊이를 측정한다. 이때, 시험 하중은 원칙으로 0.3Kgf {2.9N}(¹)으로 한다. 다만, 필요한 경우에는 하중이 0.1~1Kgf {0.98~9.8N}(¹)까지는 KS B 5540(마이크로 경도 시험방법), 1Kgf ~10Kgf {9.81~98.1N}까지는 KS B 0811(비커스 경도 시험 방법)에 따른다.
주(¹) { }내에 표에 표시한 단위 및 수치는 국제 단위계(SI)에 따른 것으로서 참고로 병기한 것이다.

● 경도 추이 곡선은 다음에 따라 만든다.
피검면의 측정하려고 하는 위치에 대하여는, 그표면에 대하여 수직인 직선에 따라서 차례로 경도를 측정하여, 경도 추이 곡선을 만든다.

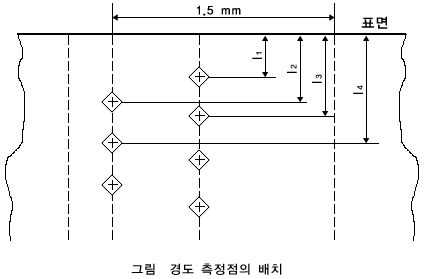

다만, 필요한 경우에는 표면의 1.5㎜의 범위내에 2~5점을 취하고, 각각의 점으로부터 표면에 수직인 직선상에서 경도를 측정하여 1개의 경도 추이 곡선을 만든다. (그림 참조)



경도 추이 곡선에 따른 측정점의 간격은 원칙으로 0.1㎜ 이하로 한다.
경도 시험 방법은 KS B 0811(비커스 경도 시험 방법)에 따른다. 서로 인접한 홈의 중심의 간격은 홈의 대각선 길이의 2.5배 이상으로 한다..

● 시험품을 경화면에 수직으로 절단하고 절단면을 연마 가공하여 피검면으로 한다.
절단 또는 연마 할 때, 피검면의 조직에 영향을 미치지 않도록 충분히 주의하여야 한다.
피검면의 조도(거칠기)는 1.6S 정도로 한다.
피검면을 약 5% 질산 알코올 용액 중에서 명확하게 착색 상태를 얻을 수 있도록 적당한 시간 부식한다. 이 부식면을 알코올 또는 물로 씻은 후 20배를 초과하지 않는 배율의 확대경으로 부식에 의한 착색 상황을 조사한다.

● 전 경화층 깊이를 구할 때에 소지와 다르게 착색한 부분의 표면으로 부터의 깊이를 측정한다.

● 경화층 깊이는 ㎜로 표시하고, 소수점 이하 첫째 자리에서 끝맺음 한다.

● 경화층 깊이의 표시 기호는 표에 따른다.

<표> 경화층 깊이의 표시 기호

측정방법/경화층 깊이	경도 시험에 의한 측정 방법	마크로 조직 시험에 의한 측정 방법
유효 경화층 깊이	CD - HΔ- E	-
전 경화층 깊이	CD - HΔ- T	CD - M - T

비고
- Δ에는 시험 하중을Kgf {N}(¹)단위로 기입한다.
- 시험 하중이 0.3Kgf {2.9N}(¹)일 때에는 Δ의 기입을 생략하여도 좋다.

보기

-	CD - H0.3 - T1.1 (5. 경도 시험에 의한 측정 방법으로 시험 하중 0.3Kgf {2.9N}(¹) 로 측정하여 전 경화층 깊이 1.1㎜의 경우)
-	(CD - H1 - E2.5 (5. 경도시험에 의한 측정방법으로 시험 하중 1Kgf {9.8N}(¹) 로 측정하여 전 경화층 깊이 2.5㎜의 경우)
-	CD - M - T 1.1 (보기 : (1)과 동일)
-	CD - M - T 2.2 (6. 마크로 조직 시험에 의한 측정 방법으로 측정하여 전 경화층 깊이 2.2㎜의 경우)
